คู่มือการ MAP Port – ShareTech Firewall

การ MAP Port เป็นการตั้งค่าบน Firewall อนุญาติบุคคลภายนอกเข้ามาใช้งานเครื่อง Server ภายในองค์กร เช่น Web Server , FTP Server เป็นต้น

MAP Port

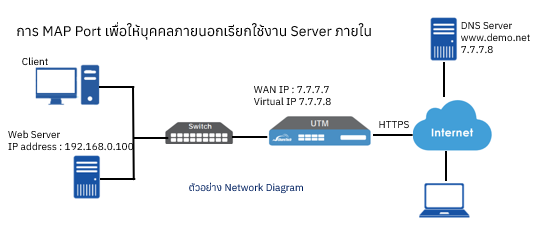

เมื่อต้องการเรียก Web Server ด้วยโดเมนที่สมัครใช้บริการไว้ ซึ่งมีข้อมูลดังนี้

ขั้นตอนการตั้งค่า MAP Port

สร้าง Virtual IP Address

  1. เข้าเมนู Network → Interfaces
    2. MAP Port
  2. เลือกเมนูย่อย WAN1 หรือ WAN ที่ใช้ MAP port ( ตัวอย่าง สร้าง Virtual IP 7.7.7.8)
  3. กดปุ่ม Add
    4. MAP Port

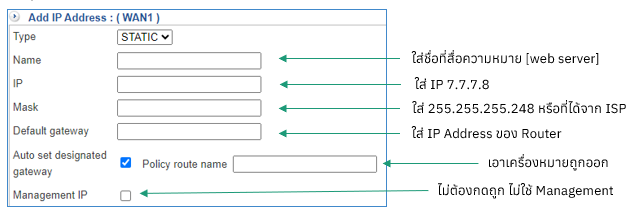

  4. กรอกข้อมูลตามรูป
  5. กดปุ่ม Add เสร็จขั้นตอนการสร้าง Virtual IP
    6. Public IP ที่ใช้ต้องไม่มีใช้อยู่ก่อน หรือ ห้ามซ้ำ และถ้า WAN มี Public IP Address เพียง 1 IP ไม่ต้องสร้าง Virtual IP

สร้าง Incoming Policy / Mapped Port

  1. เข้าเมนู Policy→Security Policy→Incoming Policy
    2. MAP Port
  2. กดปุ่ม Add เพื่อสร้าง Policy ใหม่สำหรับ MAP Port
      3. MAP Port
    • Policy name ใส่ชื่อ Policy เช่น Allow Web server
    • Source Interface ให้ WAN1 เพราะตอนที่เราสร้าง Virtual IP อยู่บน Interface WAN1
      MAP Port
    • Network Address Translation ให้เลือก Mapped Port
    • กดปุ่ม Edit
      MAP Port
    • Original DEST Port ให้ใส่ Port 443
    • DNAT IP Address ให้ใส่ Private IP ของ Web Server คือ 192.168.0.100
    • DNAT DEST Port เป็น Port ที่อยู่บน Server เช่น 443 ให้ใส่ 443
    • กดปุ่ม OK
      • DNAT DEST Port 443 ถ้าไปซ้ำกับ MGMT Firewall ต้องเปลี่ยน Port บน Firewall เป็น 8443 หรือ 9443 ก่อน
      MAP Port

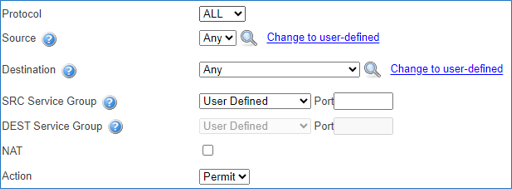

    • Protocol ให้เลือก All เพราะบางที่ไม่ทราบว่าใช้ TCP หรือ UDP
    • Source ให้เลือกเป็น Any IP คือจะมาจากที่ไหนก็ได้สามารถเรียก www.demo.net ได้
    • Destination ให้เลือก Virtual IP [7.7.7.8] ที่ Map Domain ไว้กับ Virtual IP
    • NAT จะเลือกใช้ก็ต่อเมื่อ Web Server ไม่ได้ชี้ Gateway มาที่ Firewall หรือ Core Switch
    • Action ให้เลือก Permit
  3. กดปุ่ม Add เสร็จขั้นตอนการสร้าง MAP port
  4. ทดสอบโดยใช้เครื่อข่ายภายนอกเรียกโดเมนที่ MAP ขั้างต้น
    5. ถ้าต้องการเรียก Web Server ด้วย โดเมน จะต้องทำ Policy Return NAT ด้วย
